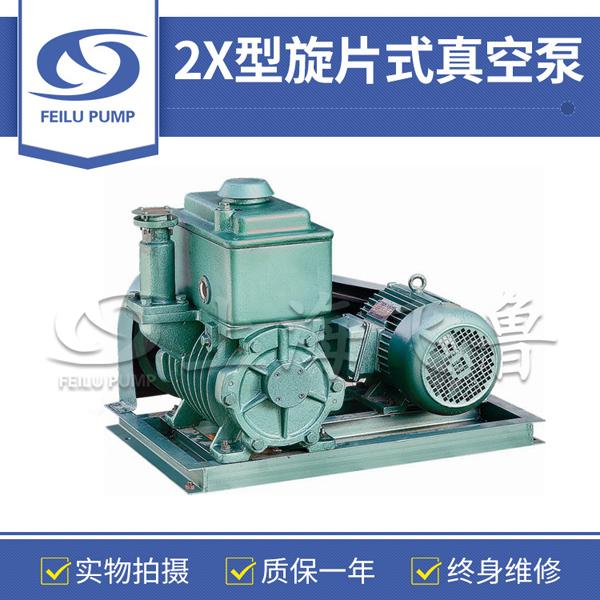

1、2X型旋片式真空泵是用以抽除特定密封容器內的氣體，使該容器獲得一定真空的基本設備，由于現代科學技術的高度發展，真空泵的應用遍及各個科學領域和各種企業事業單位，可供冶金、化工、輕工、石油、醫療、制藥、印染、電器、電真空、半導體、食品、原子能、紡織等科研機關、大專院校、工礦企業作科研和生產與教學之用。
2、由于2X型旋片式真空泵是用黑色金屬制造，而且比較精密，整個泵的工作都是聯系在一起的，所以2X型旋片式真空泵不適用于抽除含氧過高的、有毒的、有爆炸性的浸蝕黑色金屬的和對真空油起化學作用的各種氣體，也不可做為壓縮機和輸送泵使用。如有氣鎮裝置的泵，可抽除一定地的可凝汽體。
3、2X型旋片式真空泵可以用來直接獲得真空度在10~3托以下的真空作業，以及配合其它真空作業之用。
4、2X型旋片式真空泵一般在不低于5℃的室溫及不高于90%的相對溫度的環境內使用。
|
參數/型號 |
2X-4A |
2X-8A |
2X-15A |
2X-30A |
2X-70A |
2X-100A |
|
|
抽氣速率(L/s) |
4 |
8 |
15 |
30 |
70 |
100 |
|
|
極z限壓力（Pa） |
分壓力 |
≤6×10-2 |
≤6×10-2 |
≤6×10-2 |
≤6×10-2 |
≤6×10-2 |
≤6×10-2 |
|
全壓力 |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
|
|
電動機功率 |
0.55 |
1.1 |
2.2 |
3 |
5.5 |
7.5 |
|
|
轉速（r/min) |
450 |
320 |
320 |
450 |
420 |
360 |
|
|
溫度（℃） |
≤40℃ |
||||||
|
噪音（dBA） |
≤75 |
≤78 |
≤80 |
≤82 |
≤86 |
≤90 |
|
|
進氣口徑 |
25 |
40 |
40 |
65 |
80 |
90 |
|
|
用油量（L） |
1 |
1.5 |
2 |
3 |
4.2 |
5 |
|
|
外形尺寸 |
540×335×380 |
790×430×540 |
790×530×540 |
780×500×560 |
910×650×700 |
113×740×690 |
|
|
適用電磁壓差閥 |
DDC-JQ25 |
DDC-JQ40 |
DDC-JQ40 |
DDC-JQ65 |
DDC-JQ80 |
DDC-JQ100 |
|
|
冷卻水量（L/mm） |
― |
― |
― |
71 |
72 |
72 |
|
|
毛重/凈重（Kg） |
55/50 |
158/148 |
202/190 |
230/216 |
338/320 |
400/370 |
|
注：（1）真空度是指被抽容器內剩余氣體壓強，以分壓強為我廠出廠標準，總壓強為輔助標準，熱偶計測的是各種蒸汽和永久氣體的總壓強，而麥?zhǔn)媳碇荒軠y出永久氣體占的分壓強，故二表的數值有一定的差異。
（2）抽氣速率是根據幾何尺寸算出的在大氣壓強時,實際抽速與幾何抽速基本相符合,在各種不同的壓強時,抽速有一定下降。
（3）溫升是指泵溫穩定后，在排氣閥門處的油的溫度與室溫之差。
（4）2X型旋片式真空泵型號表示方法：如2X-4，2代表雙級泵，X代表旋片式真空泵，一橫線后面的數字4代表每秒鐘的抽速。
|
型號/外形尺寸 |
L |
L1 |
L2 |
B |
B1 |
B2 |
B3 |
B4 |
H |
H1 |
|
2X-4A |
560 |
532 |
297 |
342 |
198 |
77.5 |
160 |
260 |
392 |
/ |
|
2X-8A |
792 |
736 |
407 |
431 |
270 |
104 |
215 |
274 |
540 |
492 |
|
2X-15A |
792 |
736 |
407 |
531 |
364 |
110 |
261 |
324 |
540 |
492 |
|

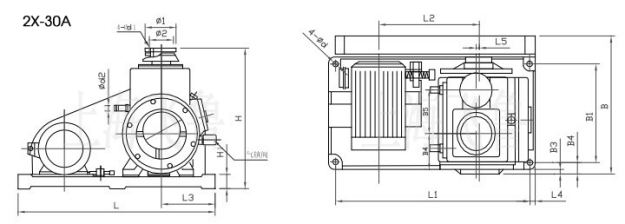

型號/外形尺寸 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
B |
B1 |
B2 |
B3 |
B4 |
B5 |
H |
H1 |
Φd |
Φd1 |
Φd2 |
Φ1 |
Φ2 |
|
2X-30A |
780 |
730 |
375 |
225 |
25 |
10 |
8 |
498 |
340 |
25 |
18 |
128 |
155 |
557 |
55 |
16 |
9 |
12.5 |
125 |
105 |
|
型號/外形尺寸 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
B |
B1 |
B2 |
B3 |
B4 |
B5 |
H |
H1 |
H2 |
Φd |
Φd1 |
Φd2 |
Φ1 |
Φ2 |
|
2X-70A |
904 |
835 |
445 |
286 |
30 |
15 |
10 |
680 |
460 |
35 |
25 |
175 |
225 |
690 |
70 |
715 |
20 |
11 |
12.5 |
150 |
125 |
1、旋片真空泵運轉注意事項：
（1）斷續起動1—2次，觀察在運轉中有無異常聲響及特殊的震動，無問題方可邊續運轉。
（2）注意油面應在視鏡的兩條油標線之間，油量多了會引起起動困難、返油、噴油等不良現象，少了則影響真空度。油量不足時應通過加油孔加油。注意久停的泵油面要下降，將泵連續運轉幾轉后，油面才會上升。
（3）打開冷卻水
（4）打開泵進氣嘴上的閥門，打開的大小視具體情況而定。
2、對初次安裝好的旋片真空泵，應先做一次試車運轉，此時泵應無安裝不當?shù)恼駝蛹盁o特殊沖擊聲響，電機不應超負荷，油溫和極限真空度應符合技術規格。
3、停旋片真空泵時應先關斷進氣嘴上的閥門，裝有放氣閥者對泵放氣，再截斷電源，再停水源。
4、旋片真空泵使用中注意事項：
（1）經常注意油位。
（2）泵起動后再緩慢打開閥門。
（3）經常注意泵運轉是否正常，有無特殊聲響，電機是否超負荷運轉。
（4）注意冷卻水是否中斷。
（5）注意泵溫升不超過40℃
（6）如停車后旋片式真空泵溫要下降到5℃以下時，泵內冷水必須除凈。
1、旋片真空泵在工作中除了注意以上事項外，尚須注意下列事項：
（1）旋片真空泵須經常保持清潔，泵上不得放置其他物件。
（2）注意皮帶松緊是否適當，第半年年調整一次。
（3）管道接頭是否漏氣，及時杜絕。
2、旋片真空泵連續工作三月至半年之后，就應換油一次，在濕度較大的地區，在潮濕季節工作的泵，或被抽氣體污染很大的，應根據具體情況酌情縮短換油時間。
換油事項如下：
（1）將旋片真空泵拆除真空系統，把底盤電機一端墊高些，打開放油塞放油，轉動真空泵、捂住排氣口，使腔內污油全部從放油口放出，再從進氣口處加入新油100—500ml持續轉動5—10轉以上對，內部進行清洗，照此操作3—5次，特污油放清后，再裝上放油塞，將泵放平，從進氣口及加油孔分別加入新油，換油即告完畢。
（2）換油時不宜長久開動電機，以免使排氣閥片跳動過于劇烈和疲勞。
（3）嚴禁用煤油、汽油、酒精等對泵作非拆卸的清洗。
注：旋片式真空泵換油最好的油溫升高后進行。 3、如停旋片真空泵時間較長，應取下排氣罩放上排氣塞，封閉進氣口，放凈積水。
1、該泵僅用來抽氣體，不能用來抽除含易爆、易燃、有毒、對真空油起化學反應的及有腐蝕性的氣體。盡管能用來抽經常存在于大氣中的少量顆粒，但不能用來抽加工物體、化學物、冷凝物、粉末或其他顆粒。它們會損壞設備，降低性能，縮短使用壽命。
2、使用前必須按照電力部門要求操作，首先點動電機，檢查旋向符合要求后，方可投入正常連續運轉。泵不允許反向運轉，以免損壞泵以及系統。
3、請勿放在雨淋、蒸汽或濕度過重的地方，否則會導致電擊，短路和整個系統的損壞。
4，檢查加油和修理泵之前，一定要先斷開電路。
5、無論何時更換電線都要使用合格的電纜。
6、用適當?shù)碾娐啡蹟嗥鞣雷o短路。
7、請勿把手指或外物伸入運動部件的旋轉范圍內，以免產生嚴重的人身危害或者使泵以及其他部件收到損壞。
8、為確保安全，使用高級汽油對泵內部及零件清洗時，應杜絕明火。
注意1，水冷泵的冷卻水通道不能阻塞。停水。負責泵會過熱。如果出現這種情況請停泵使之冷卻，拆卸零件，檢查損壞部位，必要時進行修理。
注意2，定期進行保養，否則泵會損壞甚至縮短使用壽命。只可在斷開電路停泵之后，才能保養。
注意3，泵運行的環境溫度是5℃-40℃。否則會導致泵損壞甚至縮短使用壽命。
注意4，泵應安置在安全的場所：通風良好，基礎結實平坦，地面干凈無灰塵和污垢。2X-30A、70A用底腳螺釘緊固。不能抽腐蝕性氣體，否則會損壞裝置，降低性能甚至縮短使用壽命。
注意5，未注明安裝尺寸的泵，由用戶按實際確定。
注意6，泵進氣口壓力小于1330帕條件下，泵允許長期連續運轉，進氣壓力在6000帕至大氣壓下，運轉不能超過3分鐘。
注意7，維修保養請專業人員處理或來電來信我廠銷售人員詢問。
